Nhà thép tiền chế là công trình sử dụng hệ kết cấu thép được thiết kế, gia công trước và lắp dựng tại công trường. Cấu tạo của công trình thường bao gồm hệ móng, khung thép chính, khung thứ yếu, hệ giằng, mái, tường bao che và các liên kết phụ trợ. Mỗi bộ phận đảm nhiệm một chức năng riêng, phối hợp để đảm bảo khả năng chịu lực, độ ổn định và công năng sử dụng của công trình.

1. Cấu tạo của nhà thép tiền chế gồm những gì?

Cấu tạo của nhà thép tiền chế được hình thành từ nhiều hệ thống liên kết với nhau, bao gồm phần móng, khung thép chịu lực, hệ giằng, mái, tường bao che và các phụ kiện liên kết. Tùy theo quy mô, mục đích sử dụng và yêu cầu kỹ thuật, công trình có thể được bổ sung sàn lửng, cầu trục hoặc hệ thống thông gió, chiếu sáng và phòng cháy chữa cháy.

Về cơ bản, các thành phần chính gồm:

• Hệ móng: Tiếp nhận tải trọng từ công trình và truyền xuống nền đất.
• Hệ khung thép chính: Gồm cột, kèo và dầm chịu lực chủ yếu.
• Hệ khung thép thứ yếu: Gồm xà gồ mái, xà gồ tường và các cấu kiện phụ trợ.
• Hệ giằng: Tăng độ ổn định tổng thể và hạn chế biến dạng của khung.
• Hệ mái và tường bao che: Bảo vệ không gian bên trong, đáp ứng yêu cầu sử dụng.
• Hệ liên kết: Gồm bu lông, bản mã và các chi tiết kết nối cấu kiện.
• Hệ thống bổ sung: Phục vụ hoạt động sản xuất, lưu trữ hoặc vận hành công trình.

Cấu tạo của nhà thép tiền chế sẽ bao gồm những thành phần nào?. Ảnh: Lucky Steel

2. Các bộ phận chính trong cấu tạo của nhà thép tiền chế

2.1. Hệ móng nhà thép tiền chế

Móng là bộ phận nằm dưới công trình, có nhiệm vụ tiếp nhận tải trọng từ hệ khung và truyền xuống nền đất. Mặc dù phần kết cấu phía trên chủ yếu sử dụng thép, móng nhà thép tiền chế thường được thiết kế bằng bê tông cốt thép, tùy thuộc vào điều kiện địa chất và phương án kết cấu.

Các thành phần thường gặp gồm móng đơn, móng băng hoặc móng cọc, kết hợp với hệ giằng móng nếu cần thiết. Lựa chọn loại móng phụ thuộc vào sức chịu tải của nền đất, tải trọng công trình, quy mô nhà xưởng và điều kiện thi công.

Trong đó, vị trí và cao độ bu lông neo cần được xác định chính xác để đảm bảo khả năng liên kết giữa móng và chân cột thép. Sai lệch ở giai đoạn này có thể ảnh hưởng đến quá trình lắp dựng khung và tiến độ thi công tổng thể.

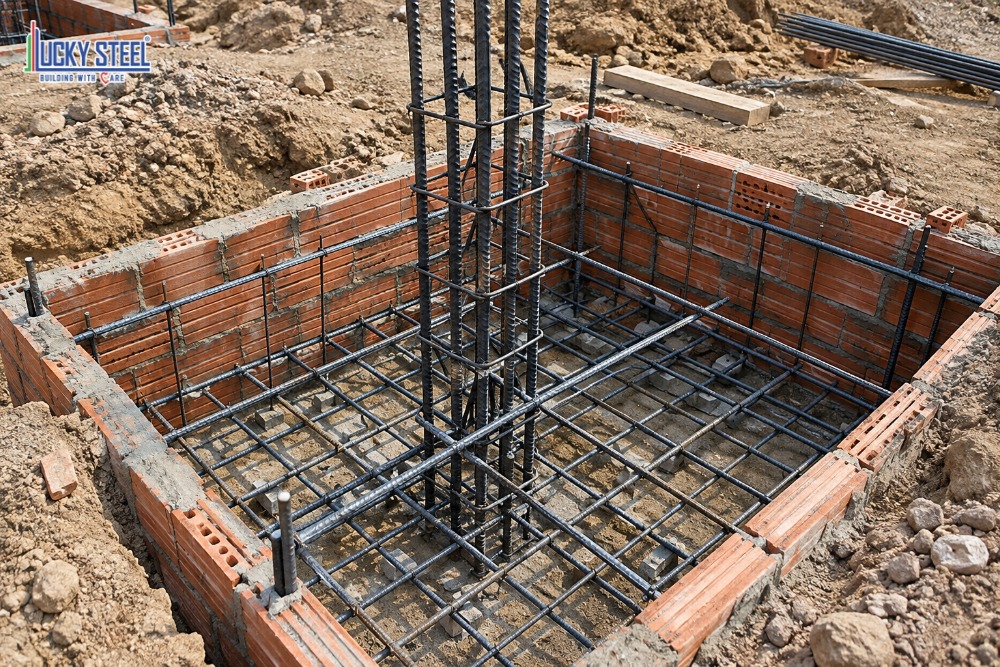

Hệ móng vững chắc mang đến sự bền vững cho công trình nhà thép tiền chế. Ảnh: Lucky Steel

2.2. Hệ khung thép chính

Hệ khung thép chính là bộ phận chịu lực quan trọng nhất trong cấu tạo nhà thép tiền chế. Hệ thống này tiếp nhận tải trọng từ mái, tường và các hoạt động sử dụng công trình, sau đó truyền tải xuống móng.

Các cấu kiện chủ yếu bao gồm:

• Cột thép: Đỡ hệ máivà các cấu kiện phía trên, đồng thời truyền tải trọng xuống móng. Cột có t hể sử dụng thép hình cán nóng hoặc thép tổ hợp hàn, tùy theo yêu cầu thiết kế.
• Kèo thép: Thường được bố trí theo phương ngang nhà, liên kết với cột để tạo thành khung chịu lực chính. Kèo có thể được thiết kế với hình dạng và tiết diện khác nhau nhằm đáp ứng khẩu độ, tải trọng và yêu cầu không gian sử dụng.
• Dầm thép: Được sử dụng tại các vị trí cần đỡ sàn, mái hoặc các cấu kiện khác theo phương án thiết kế. Trong một số hệ khung, chức năng của dầm có thể được tích hợp trong cấu kiện khung chính.

Các cột và kèo được liên kết để tạo thành những khung ngang, sau đó bố trí theo chiều dài công trình. Khoảng cách giữa các khung, khẩu độ và tiết diện cấu kiện cần được tính toán phù hợp với tải trọng thực tế, điều kiện sử dụng và tiêu chuẩn thiết kế áp dụng.

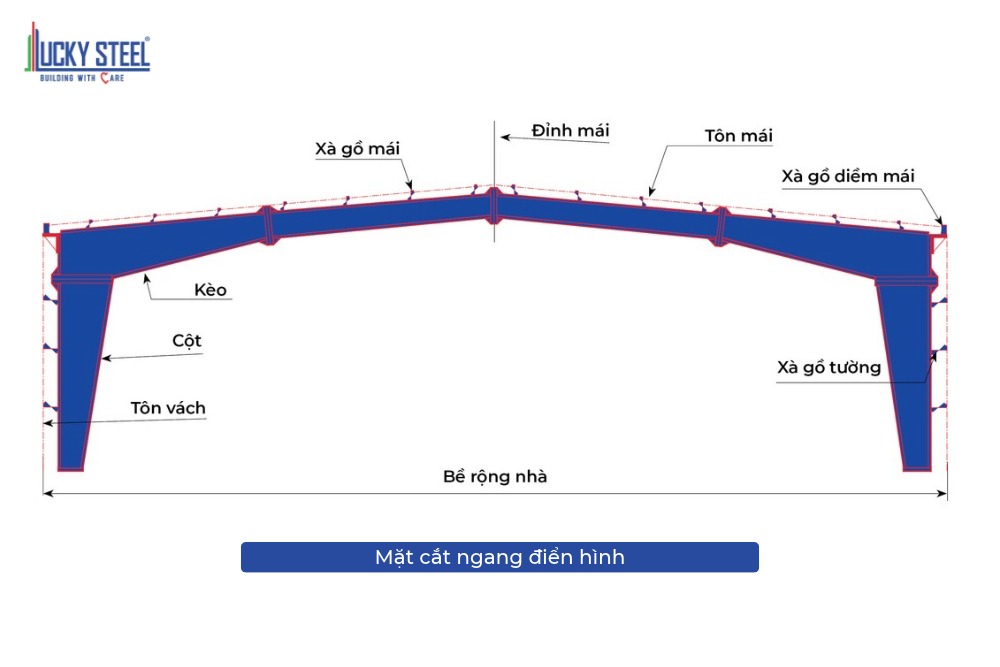

Hệ khung thép chính là bộ phận chịu lực quan trọng nhất trong cấu tạo nhà thép tiền chế. Ảnh: Lucky Steel

2.3. Hệ khung thép thứ yếu

Nếu khung chính đảm nhiệm vai trò chịu lực chủ yếu, hệ khung thứ yếu giúp đỡ mái, tường bao che và phân phối tải trọng về hệ khung chính.

Các cấu kiện thường gồm:

• Xà gồ mái: Bố trí dọc theo chiều dài nhà, đỡ tấm lợp mái và truyền tải trọng về khung chính.
• Xà gồ tường: Làm điểm liên kết cho hệ tấm bao che tường, đồng thời truyền tải trọng gió về khung chịu lực.
• Dầm phụ và cấu kiện phụ trợ: Được sử dụng tại những vị trí cần tăng khả năng đỡ hoặc tạo điểm liên kết cho các bộ phận khác.

Xà gồ thường sử dụng thép tạo hình nguội, chẳng hạn tiết diện chữ Z hoặc chữ C. Việc lựa chọn tiết diện và khoảng cách bố trí phụ thuộc vào tải trọng mái, vật liệu bao che, khẩu độ và yêu cầu kỹ thuật.

Hệ khung thứ yếu được thiết kế phù hợp giúp phân phối tải trọng hiệu quả, hỗ trợ lắp đặt mái và tường, đồng thời hạn chế sử dụng vật liệu không cần thiết.

2.4. Hệ giằng nhà thép tiền chế

Hệ giằng có nhiệm vụ tăng độ ổn định cho công trình, hỗ trợ khung thép chống lại các tác động ngang và hạn chế biến dạng trong quá trình sử dụng.

Tùy theo phương án kết cấu, hệ giằng thường bao gồm:

• Giằng mái: Bố trí trong mặt phẳng mái để tăng độ ổn định và truyền tải trọng ngang theo thiết kế.
• Giằng cột: Liên kết giữa các cột tại những khoang được chỉ định, hỗ trợ ổn định theo phương dọc nhà.
• Giằng xà gồ hoặc giằng phụ: Hỗ trợ ổn định cấu kiện và hạn chế hiện tượng mất ổn định cục bộ khi cần thiết.

Hệ giằng thường sử dụng thanh thép, thép góc hoặc cấu kiện phù hợp với yêu cầu chịu lực. Vị trí và kích thước giằng phải được xác định trong bản vẽ kết cấu, không nên bố trí tùy ý trong quá trình thi công.

Đây là thành phần dễ bị xem nhẹ khi chỉ quan tâm đến hình dáng khung thép, nhưng lại có vai trò quan trọng đối với sự ổn định tổng thể của công trình.

2.5. Hệ mái và tường bao che

Hệ mái và tường bao che tạo nên lớp bảo vệ bên ngoài, giúp che mưa, chắn gió và đáp ứng yêu cầu sử dụng của nhà xưởng, nhà kho hoặc công trình công nghiệp.

Các vật liệu phổ biến gồm:

• Tôn mái và tôn tường: Có trọng lượng tương đối nhẹ, thuận tiện cho quá trình lắp đặt và phù hợp với nhiều loại công trình công nghiệp.
• Panel cách nhiệt: Thường được lựa chọn khi công trình cần cải thiện khả năng cách nhiệt, giảm truyền nhiệt hoặc đáp ứng yêu cầu về môi trường bên trong.
• Phụ kiện bao che: Bao gồm diềm mái, máng xối, úp nóc, vít liên kết, tấm lấy sáng và các chi tiết xử lý vị trí tiếp giáp.

Việc lựa chọn vật liệu cần dựa trên công năng công trình, điều kiện khí hậu, khả năng chống ăn mòn, yêu cầu cách nhiệt và ngân sách đầu tư. Ngoài vật liệu, các chi tiết chống thấm, thoát nước mái và xử lý mối nối cũng ảnh hưởng đáng kể đến độ bền và khả năng vận hành lâu dài.

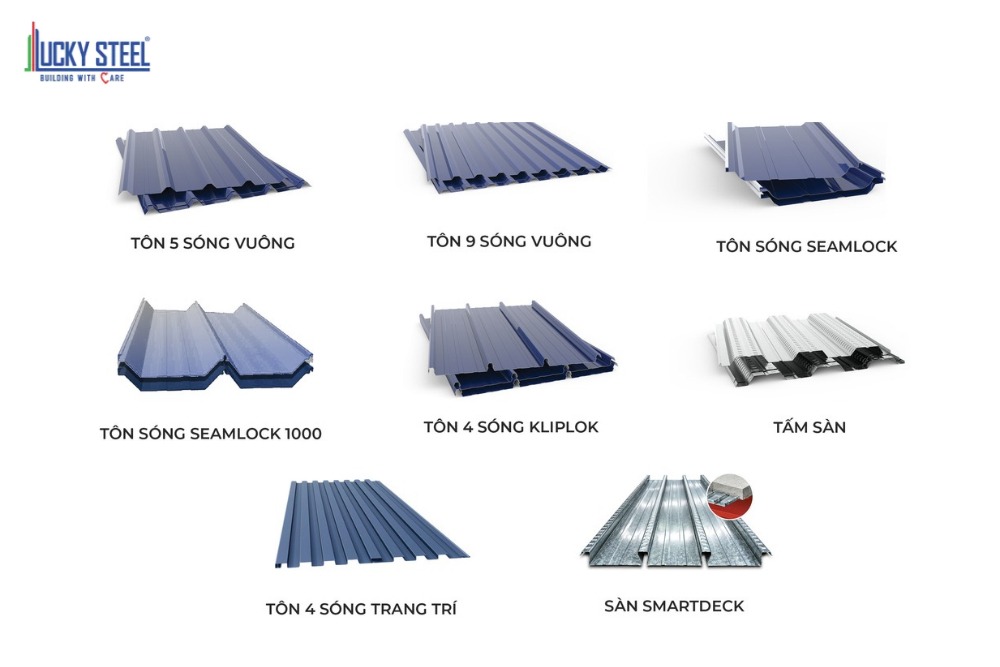

Hệ tôn bao che đa dạng tại Lucky Steel. Ảnh: Lucky Steel

2.6. Hệ liên kết và phụ kiện

Hệ liên kết giúp kết nối các cấu kiện riêng lẻ thành một hệ kết cấu thống nhất. Chất lượng thiết kế và thi công liên kết ảnh hưởng trực tiếp đến khả năng truyền lực, độ ổn định và độ chính xác khi lắp dựng.

Các thành phần phổ biến gồm:

• Bu lông liên kết: Sử dụng để kết nối cột, kèo, dầm và các cấu kiện thép.
• Bu lông neo: Liên kết chân cột với phần móng bê tông.
• Bản mã: Tạo bề mặt liên kết giữa các cấu kiện theo thiết kế.
• Mối hàn: Được sử dụng trong quá trình gia công hoặc tại những vị trí được chỉ định.
• Phụ kiện lắp dựng: Gồm vít tự khoan, bản liên kết và các chi tiết cố định mái, tường.

Các liên kết cần được thể hiện rõ trong hồ sơ thiết kế và kiểm soát trong quá trình gia công, lắp dựng. Việc sử dụng đúng chủng loại, kích thước và phương pháp lắp đặt giúp hạn chế sai sót, đồng thời đảm bảo cấu kiện làm việc theo đúng tính toán.

2.7. Các hệ thống bổ sung theo công năng

Ngoài các bộ phận kết cấu cơ bản, cấu tạo của nhà thép tiền chế có thể tích hợp thêm nhiều hệ thống để phục vụ hoạt động thực tế.

• Sàn lửng: Tạo thêm diện tích sử dụng cho văn phòng, kho hoặc khu vực phụ trợ. Kết cấu sàn cần được tính toán theo tải trọng sử dụng.
• Hệ cầu trục: Phù hợp với nhà xưởng có nhu cầu nâng hạ và di chuyển hàng hóa. Cột, dầm đỡ cầu trục và móng phải được thiết kế để đáp ứng tải trọng cùng các tác động phát sinh.
• Hệ thống thông gió và chiếu sáng: Có thể gồm cửa thông gió, quạt hút, tấm lấy sáng hoặc các thiết bị phù hợp với môi trường vận hành.
• Giải pháp phòng cháy chữa cháy: Được lựa chọn theo công năng, quy mô, mức độ nguy hiểm cháy và các yêu cầu pháp lý áp dụng cho công trình.
• Hệ thống thoát nước và phụ trợ: Bao gồm máng xối, ống thoát nước, cửa công nghiệp và các hạng mục kỹ thuật khác.

Những hệ thống này cần được phối hợp từ giai đoạn thiết kế để tránh xung đột với kết cấu chính và hạn chế việc điều chỉnh sau khi công trình đã lắp dựng.

3. Các thành phần trong nhà thép tiền chế phối hợp với nhau như thế nào?

Các bộ phận trong cấu tạo của nhà thép tiền chế không hoạt động độc lập mà hình thành một hệ thống truyền tải trọng và đáp ứng công năng thống nhất.

Có thể hình dung quá trình phối hợp cơ bản như sau:

1. Mái và tường bao che tiếp nhận các tác động trực tiếp như tải trọng bản thân, gió và các tác động môi trường liên quan.
2. Hệ xà gồ và cấu kiện thứ yếu đỡ lớp bao che, truyền tải trọng về các khung chịu lực.
3. Khung thép chính và hệ giằng tiếp nhận, phân phối tải trọng theo phương án kết cấu và đảm bảo độ ổn định của công trình.
4. Hệ móng tiếp nhận tải trọng từ kết cấu phía trên và truyền xuống nền đất.
5. Hệ liên kết đảm bảo các cấu kiện được kết nối và truyền lực theo đúng thiết kế.

Trên thực tế, đường truyền tải trọng cụ thể còn phụ thuộc vào sơ đồ kết cấu, loại liên kết, điều kiện gối đỡ và các hệ thống được tích hợp. Vì vậy, các thành phần cần được tính toán đồng bộ thay vì lựa chọn riêng lẻ.

4. Những yếu tố ảnh hưởng đến cấu tạo của nhà thép tiền chế

Không phải mọi công trình nhà thép tiền chế đều có cấu tạo giống nhau. Phương án thiết kế cần được điều chỉnh theo những yếu tố quan trọng sau:

• Quy mô và khẩu độ công trình: Nhà xưởng có khẩu độ lớn hoặc chiều cao lớn thường cần phương án khung, giằng và cấu kiện phù hợp với yêu cầu chịu lực.
• Công năng sử dụng: Nhà kho, nhà máy sản xuất, trung tâm logistics hay nhà xưởng có cầu trục sẽ có yêu cầu khác nhau về tải trọng, không gian và hệ thống phụ trợ.
• Điều kiện địa chất: Khả năng chịu tải của nền đất ảnh hưởng trực tiếp đến phương án móng và giải pháp xử lý nền.
• Điều kiện môi trường: Mưa, gió, độ ẩm, môi trường ăn mòn và các tác động đặc thù cần được xem xét khi thiết kế kết cấu và lựa chọn vật liệu.
• Yêu cầu vận hành và mở rộng: Nhu cầu lắp đặt thiết bị, thay đổi dây chuyền sản xuất hoặc mở rộng công trình trong tương lai cần được tính đến từ giai đoạn lập phương án.
• Tiêu chuẩn và quy định áp dụng: Thiết kế phải đáp ứng các yêu cầu kỹ thuật, an toàn và pháp lý có liên quan đến loại công trình cụ thể.

Việc xác định đúng những yếu tố này giúp lựa chọn cấu tạo phù hợp, hạn chế điều chỉnh trong quá trình thi công và kiểm soát hiệu quả đầu tư trong suốt vòng đời công trình.

Dự án nhà máy sữa MEGMILK SNOW BRAND do Lucky Steel thiết kế, gia công, cung cấp và thi công lắp dựng. Ảnh: Lucky Steel

5. Lưu ý khi thiết kế và thi công nhà thép tiền chế

Để các bộ phận kết cấu phối hợp hiệu quả, quá trình thiết kế và thi công cần chú trọng một số nội dung:

• Hoàn thiện hồ sơ thiết kế: Xác định rõ sơ đồ kết cấu, tiết diện cấu kiện, tải trọng và các yêu cầu kỹ thuật liên quan.
• Kiểm soát chất lượng gia công: Đảm bảo kích thước, vị trí lỗ bu lông, mối hàn và lớp bảo vệ bề mặt theo hồ sơ được duyệt.
• Kiểm tra móng và bu lông neo: Đối chiếu vị trí, cao độ và kích thước trước khi lắp dựng khung.
• Lắp dựng theo trình tự: Thực hiện theo biện pháp thi công được phê duyệt, có giải pháp ổn định tạm thời trong quá trình dựng khung.
• Phối hợp giữa các hạng mục: Đồng bộ kết cấu thép với mái, tường, hệ thống cơ điện, cầu trục và phòng cháy chữa cháy.
• Nghiệm thu và kiểm tra: Kiểm soát chất lượng liên kết, độ thẳng đứng, cao độ và các yêu cầu kỹ thuật trước khi đưa công trình vào sử dụng.

Những công việc này cần được thực hiện bởi đội ngũ có chuyên môn, căn cứ trên hồ sơ thiết kế và quy trình kiểm soát chất lượng của dự án.

----------
